介紹外墻柔性膩子的種類、特征，研究了幾種添加劑對外墻柔性膩子施工性、粘結強度、柔韌性的影響，選擇出能夠改善外墻柔性膩子施工性，提高粘結強度的添加劑，并確定其適宜摻量，結果顯示，淀粉醚摻量0.1%，膨潤土摻量0.3%，可再分散乳膠粉2%時，外墻柔性膩子的施工性和粘結強度較好，并且經濟效果最佳。
關鍵詞：外墻柔性膩子；可再分散乳膠粉；淀粉醚；粘結強度；施工性
隨著人們對建筑涂料施工技術的重視，膩子作為重要的配套材料也得到相應的發展，國內各個生產廠家相繼開發了不同用途、多種形態的膩子。涂料市場的大幅發展，膩子材料，尤其是外墻膩子材料成為了許多干拌砂漿生產廠家的主要產品，這是因為從國內建筑涂料的實際應用情況來看，經常存在起泡、脫皮等弊病，確實嚴重影響了涂料對建筑物的保護和裝飾性能。造成涂料破壞的主要原因有兩個：一個是涂料的質量問題，而是基材處理不當。實踐表明，70% 以上的涂裝失敗，與基材處理不當有關。建筑涂料用膩子作為一種待涂表面預處理的原料已經得到了廣泛的應用，其不僅可以平整、修補建筑物表面，而且質量優良的膩子還會大大增強涂料對建筑物的保護和裝飾性能，延長涂層的使用壽命，是高性能建筑涂料尤其是外墻涂料不可缺少的配套產品。而決定外墻膩子好壞的第一步就是膩子的施工性，如果膩子施工性不好，其他性能再好，也不會有市場，所以施工性是對外墻膩子的絕對性要求，在施工性滿足的情況下，我們就要結合性價比，滿足外墻膩子的各種要求，我們最主要的就是看膩子的粘結性能，柔韌性。因而本文首先選出改善外墻膩子施工性的添加劑，再選出合適的改善外墻柔性膩子粘結性和柔韌性的添加劑。
根據原材料和產品的情況，目前外墻柔性膩子的種類分為單組分粉狀、單組分膏狀和由
液料、粉料配合的雙組分膩子三種，其組成和性能特征如下：
(1)單組分粉狀膩子。由可再分散聚合物膠粉、水泥、填料、消泡劑、保水劑、抗裂纖維和其它助劑等組成。具有很好的抗裂性，能夠利用價格便宜的水泥作為無機膠粘材料組分，對基層的粘結強度高，耐水、耐凍融粘結強度高，膩子的打磨性好。但由于使用可再分散聚合物膠粉作為膩子膜的柔性抗裂組分，膩子的成本高[2]。
(2)單組分膏狀膩子。由彈性聚合物乳液、填料、消泡劑、增稠劑、pH值調節劑、凍融穩定劑、分散劑、防霉劑和抗裂纖維等組成。具有很好的抗裂性，使用方便，膩子膜的耐水、耐凍融粘結強度等不如粉狀膩子，膩子的成本高[2]。
(3)雙組分膩子。由液料組分( 彈性聚合物乳液、消泡劑、防霉劑等) 和粉料組分( 水泥、填料、保水劑、抗裂纖維和其它助劑等) 組成。具有很好的抗裂性，可利用價格便宜的水泥作為無機膠粘材料組分，對基層的粘結強度高，耐水、耐凍融粘結強度高，膩子的打磨性好。使用彈性聚合物乳液作為抗裂組分，膩子的成本相對較低，但包裝復雜[2]。
上述三類外墻柔性膩子各有優勢和不足。由于膏狀膩子對分散劑、防霉劑和消泡劑等的性能要求高，提高了膩子的成本，且膏狀膩子不能使用水泥。因而，實際中很少應用。粉狀膩子和雙組分膩子都能夠利用水泥，使膩子膜的耐水性和耐堿性等更為可靠，因而這兩種膩子的使用更多。
3.1 原材料
32.5 級白色硅酸鹽水泥，仙鹿牌；
重質碳酸鈣，400 目；
石英粉，3 00目；
滑石粉，325 目；
可再分散乳膠粉，瓦克公司，5010N ；
淀粉醚，301 ；
纖維素醚，粘度10萬，山東光大；
膨潤土，河南信陽；
3.2 試驗方法
3.2.1試驗條件
（1 ）溫度應為20℃±2 ℃，相對濕度應大于50%。
（2 ）養護室的溫度應為20℃±1 ℃，相對濕度應大于90%；
（3 ）成型時，外墻柔性膩子和拌合水的溫度應與實驗室的溫度一致。
（4 ）本試驗中外墻柔性膩子的各項性能檢測方法均參照JG/T157 - 2009《建筑外墻用膩子》的要求執行。
3.2.2 試驗設備
本文使用的設備主要有行星式砂漿攪拌機，膩子膜柔韌性測定儀，萬能試驗機。
3.2.3 試驗方法
3.2.3.1 外墻柔性膩子施工性檢測方法
將試板水平放置，用鋼制刮板刮涂試樣約1mm厚，檢驗涂裝作業是否有障礙，放置5h再用同樣方法刮涂第二道試樣，約1mm厚，再次檢驗涂裝作業是否有障礙。所得涂層平整無針孔、無打卷時，認為“刮涂無障礙”，認為合格。
3.2.3.2 外墻柔性膩子柔韌性檢測方法
（1 ）采用行星式水泥膠砂攪拌機攪拌，預先用潮濕的布擦拭攪拌鍋和攪拌葉。
（2 ）首先將1000g 外墻柔性膩子粉倒入攪拌鍋中，開機攪拌，在10s 內加入計量好的拌合用水，首先低速攪拌約15s 后，開啟快速攪拌按鈕，總攪拌時間為4min；若生產廠家對產品有具體攪拌要求，應按其要求進行攪拌。
（3 ）取涂有底漆的平滑馬口鐵板，放在鋼板座上。然后將 0.5mm 厚的金屬模型板套在上面；用四個翼型螺母夾子夾緊。
（4 ）以金屬刮刀將膩子均勻涂刮在有底漆的馬口鐵板上，既得0.5mm 厚的膩子層。在恒溫恒濕的條件下干燥24 小時。并用320 - 500 號水砂紙蘸水按打磨性測定法打磨到厚度為0.4mm ，放置1 小時。
（5 ）將打磨好的膩子試板固定于柔韌性測定儀的一端，用滾筒將它緊貼于儀器之圓柱物的表面上。
（6 ）判定膩子柔韌性結果。如膩子表面沒有裂紋，即認為合格。
2.2.3.3 粘結強度測定方法
（1 ）試塊的制備
制備70m m ×70mm ×20mm 的砂漿塊，養護，并仔細選擇，試塊成型面應保證平整，無凹坑、孔洞、缺角、缺邊。
（2 ）將金屬型框置于70m m ×70mm ×20mm 的砂漿塊上，將膩子填滿型框，用刮刀平整表面，立即除去型框，即為試件，在標準環境中養護14d 。
（3 ）在養護期第十天將試件置于水平狀態，用雙組份環氧樹脂均勻涂布于試樣表面，并在其上放鋼質上夾具，加約1kg 的砝碼，除去周邊溢出的粘結劑，放置于72h ，除去砝碼，養
護14d 后，在萬能試驗機上，沿試件表面垂直方向以5mm/min 的拉伸速度測定最大抗拉強度，即為粘結強度。
3.3 外墻柔性膩子的制備
直接將各種原材料進行混合即可。
4.1 淀粉醚對外墻柔性膩子性能的影響
4.1.1 淀粉醚對外墻柔性膩子施工性的影響
淀粉醚的特性在于能改善抗流掛性，提高施工性，用量小，既能達到很好的效果，有很好的潤滑性，能改善材料的操作性能，使操作更滑爽。
但是淀粉醚還具有非常快的增稠能力，所以我們要對淀粉醚的摻量作一個系列的試驗，并結合淀粉醚的價格，判斷較為適宜的摻量，保證性價比。

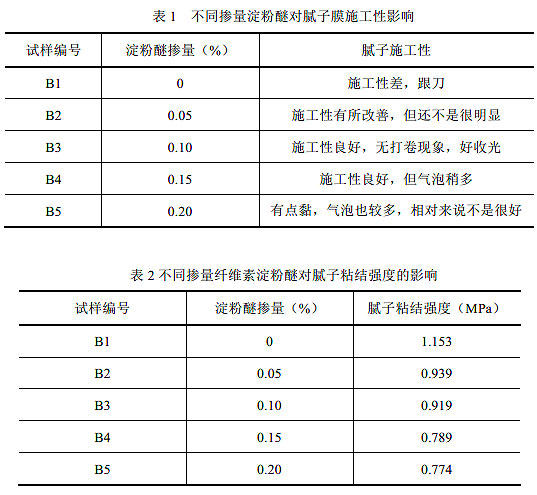

從實驗結果來看，隨著淀粉醚摻量的增加，膩子的稠度增加，且摻量幅度增大時，稠度也增加，由于淀粉醚是高分子化合物，在加水攪拌的過程中會引入一些氣泡，因而淀粉醚摻量增加，氣泡也相應增多，反而不利于施工。
4.1.2 淀粉醚對外墻柔性膩子粘結性能的影響
一種化合物的加入，對外墻柔性膩子的性能或多或少均會有所影響，況且淀粉醚還會引入氣泡，增加膩子的孔隙，降低膩子的密實性，肯定會對膩子的強度有不利的影響。
從淀粉醚對膩子粘結強度影響的結果來看，確實如理論結論一下，綜合判斷淀粉醚在外墻膩子中的適宜摻量為0.1%。
4.2 膨潤土對外墻柔性膩子性能的影響
膨潤土是屬于蒙脫石類的硅酸鹽化合物，在砂漿攪拌或刮涂時，硅酸鹽薄片起到潤滑劑的作用，降低了相對黏度，改善砂漿的施工性。因而我們這邊只是爭對性的進行膨潤土對外墻柔
性膩子施工性這一塊進行一個試驗。
膨潤土畢竟是礦物質，且各地的膨潤土品質不一，就是同產地的也會有差異，因為膨潤土的摻量也不是越大越好，而且膨潤土還具有增稠作用，摻量增加，也會增加膩子的批刮阻力，反而降低了膩子的施工性。根據試驗結果來看，膨潤土的適宜摻量為0.3%。
4. 3 可再分散乳膠粉對外墻膩子性能的影響
4.3.1可再分散乳膠粉摻量對膩子膜柔韌性的影響
可再分散乳膠粉是聚合物乳液經噴霧干燥或其他手段得到的粉末，它與水按一定比例混合后可再次形成穩定、性質與原乳液基本相同的聚合物乳液。
當將外墻柔性膩子加入水中攪拌時，在親水性的保護膠體以及機械剪切力的作用下，膠粉顆粒分散到水中。由于膠粉本身的特性以及改性的不同，對砂漿的流變性以及施工性產生的影響不同，有的有助流作用，而有的有增加觸變性的作用，我們目前所采用的是有點助流作用，對膩子的施工性也有改善作用，最主要機理還是可再分散乳膠粉使砂漿含氣量提高，對砂漿的施工性起到潤滑作用，以及膠粉尤其是保護膠體分散時對水的親和以及隨后的粘稠
度對施工膩子的內聚力提高，從而提高了和易性。

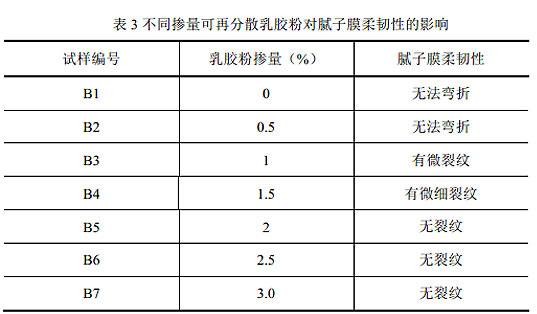

從表3 的結果可以看出，可再分散乳膠粉的摻量對膩子膜柔韌性影響有個峰值，當可再分散乳膠粉摻量較低時，對膩子膜柔韌性的改善沒有明顯的改善作用，隨著可再分散乳膠粉摻量的增加，膩子膜柔韌性增加。
但是可再分散乳膠粉對膩子的成本起決定性的作用，它占著整個成本的較大一部分，因此，在可以保證技術要求的同時，要盡量降低可再分散乳膠粉的摻量，因此，可再分散乳膠粉最合適摻量為2%。
4.3.2可再分散乳膠粉摻量對外墻柔性膩子粘結強度的影響
在一定的范圍內，可再分散乳膠粉可以提高膩子的粘結強度，表4 為不同摻量的可再分散乳膠粉對外墻柔性膩子粘結強度的影響。
從表4 的試驗結果來看，可再分散乳膠粉的摻加對膩子粘結強度的影響不是一直不變的，在可再分散乳膠粉摻量較低時，乳膠粉對膩子粘結強度的提高程度不明顯，只是很低程度的增加，但當乳膠粉摻量增加到2.0%時，膩子的粘結強度增加幅度加大，其后膩子的粘結強度隨乳膠粉的用量增加而增加，且其增長速度要低于1.0%到2.0%段，但是比摻量低于1.0%時的增長速度要大。且不摻加乳膠粉時，膩子的拉伸粘結強度還不符合建材標準對膩子拉伸粘結強度的要求。
在膩子干燥過程中，由于水分的吸收和蒸發，會在膩子層中留下許多空腔，這些空腔一般認為是膩子層的薄弱部位。當體系中有可再分散乳膠粉時，這些粉料可以立即分散，并富集于體系中的富水區域，當這些空腔中水分蒸發后，再分散液中的聚合物即固化或成膜，對這些部位進行加強，從而增加膩子的粘結強度。
可再分散乳膠粉摻量較低時，由于再分散液的量太少，不能在較大的范圍內成膜，只能以微聚合物粒子的形式間斷地填充于空腔中，起到粘結和提高致密性的作用，因此對膩子的粘結強度增加不是很明顯。當乳膠粉用量達到一定比例時，再分散液即可以在一定范圍內連續成膜，在膩子層中形成交叉的網絡結構，并且與水泥等無機水化物網絡結構相互復合，從而大大增加了膩子的粘結強度。

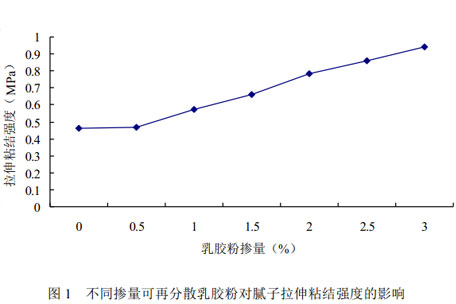

圖1 為不同摻量乳膠粉對膩子拉伸粘結強度的影響圖。
4.3.3 可再分散乳膠粉對外墻柔性膩子施工性的影響
可再分散乳膠粉對外墻膩子的施工性沒有太明顯的影響。一般情況下，可再分散乳膠粉不會提高膩子的粘度或流動性，因此，對膩子的施工性沒有明顯的影響。
（1 ）淀粉醚對外墻膩子的施工性其很大的作用，相比于其他添加劑而言，淀粉醚的作用是不可忽視的，試驗結果顯示，淀粉醚在本文中最佳摻量為0.1%。
（2 ）膨潤土對外墻膩子的施工性也具有很大的改善作用，但是卻不是摻量越大越好，通過試驗發現，膨潤土適宜摻量為0.3%。
（3 ）可再分散乳膠粉對膩子的施工性沒有明顯的影響。
（4 ）可再分散乳膠粉可以提高膩子膜的柔韌性，可再分散乳膠粉摻量越大，膩子膜柔韌性越高，但是可再分散乳膠粉是決定膩子膜成本的決定性因素，在滿足技術要求的情況下，可
再分散乳膠粉最合適摻量為2%。
（5 ）在一定范圍內，可再分散乳膠粉會提高膩子的粘結強度，其摻量較低時，對粘結強度的提高不是很明顯，其摻量較高時，對粘結強度有降低的趨勢，但仍比摻量較低時高。
[1] 秦文強，干粉砂漿與保溫隔熱砂漿配方設計、生產新工藝新技術及添加劑選用、配比和常見生產疑難問題解答實用手冊.205 - 207
[2]薛黎明，謝紹東. 柔性外墻膩子的研制[J].新型建筑材料，2007,9 ：67- 69
[3] 張義順，李艷玲，徐軍. 纖維素醚對砂漿性能的影響[J].建筑材料學報，2008,3(11)：359 - 362
[4] 王新民，李頌．新型建筑干拌砂漿指南[M] - ] 京：中國建筑工業出版社，2004，78—79．
